さて、本日はドローン（UAV）測量の話題。ドローンでの測量も徐々に広まりつつある最近の土木業界ですが、ドローン測量自体をさらに効率化しようという技術です。

目　次

空中測量専用機をＤＪＩとトプコンが販売「ＴＳトラッキングＵＡＳ」

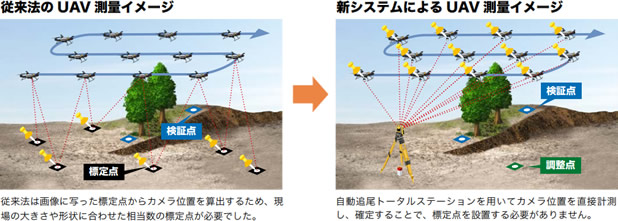

まず既存のドローン写真測量ですが空中で写真を撮影し、複数枚の写真に写った標定点よりカメラの位置を計算します。

しかし、飛行条件・撮影条件、標定点の配置などの複数の要素により精度が左右されるので、安定した精度結果を得るためには専門知識が必要となっていました。

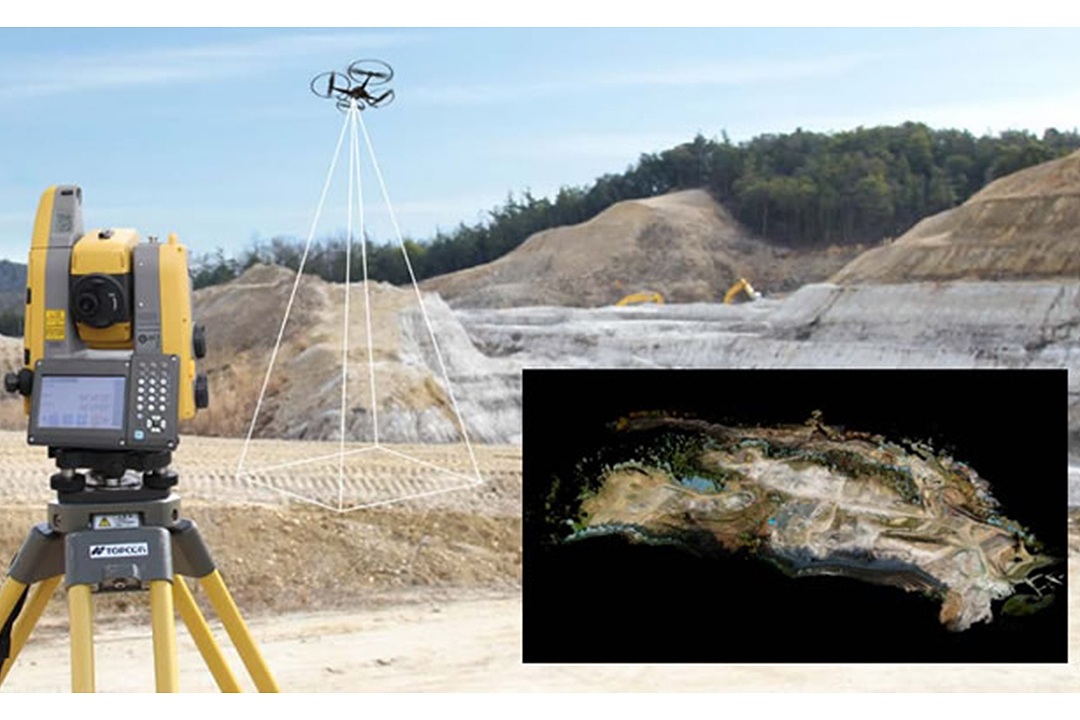

今回ご紹介の「ＴＳトラッキングＵＡＳ」は、自動で追尾するトータルステーションで直接カメラの位置を計測することができるので、標定点の設置がいらないという優れものです。

「カメラ位置を直接計測できる手法を用いる場合は、標定点の設置は不要とすることができる」という国土地理院の改訂に対応。

国交省の、ＵＡＶを用いた出来形監理の監督・検査要領にも対応したシステムとなります。ちなみに特許取得済で新技術情報ＮＥＴＩＳにも登録済みの技術です。

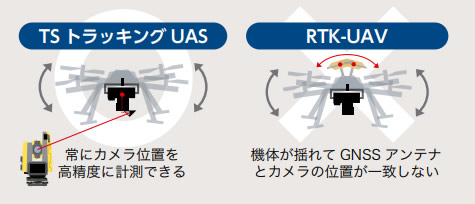

カメラ位置を計測する手法としてドローンにＧＮＳＳを搭載し計測する方法がありますが、この場合ドローンの機体が飛行の際に揺れ動いているので、安定した位置を保つのは困難です。

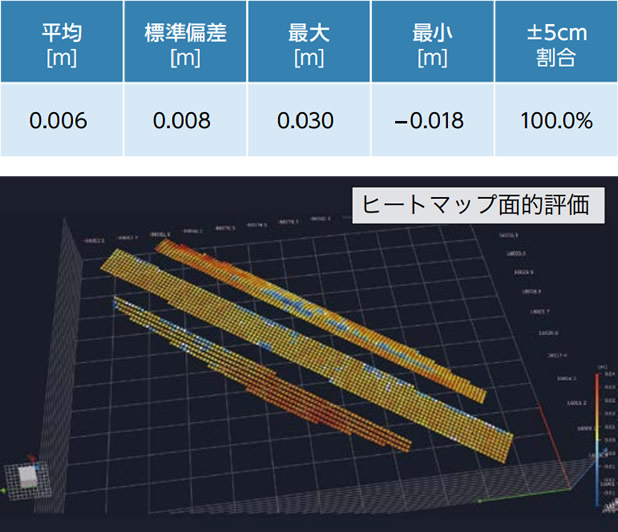

その点ＴＳトラッキングの場合はカメラ位置を常に直接計測できるため、安定して高精度な位置情報を計測し続けることが可能。この技術が特許部分になります。

例えば災害時の調査にドローンを用いて写真や動画で状況を把握することはスタンダードですが、このシステムにより現場の３次元化が容易に可能となります。

その他、土木現場でのi-Constructionに対応。既存の測量方法や出来形観測の生産性の向上、精度の向上に大いに活用できるシステムになっています。

多くの標定点を現場に設置し、ドローンで撮影した画像の標定点の位置からカメラ位置の情報を計算するというのが大変な作業であるというのは、測量に詳しくない私でも容易に想像がつきます。ドローンで便利になったとは言え、いきなり完璧なものではなかった訳です。

トータルステーションを使って検証点にいるドローンの位置を直接計測するだけなので、標定点設置の手間はおろか、標定点自体を用意する必要がないというのは素晴らしいですね。

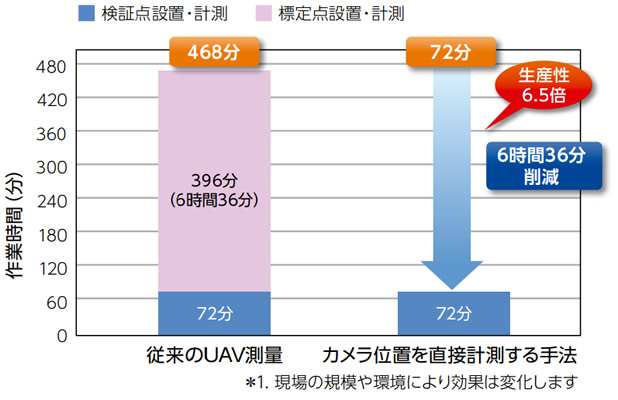

上図の従来との比較で生産性が６.５倍にもなっているのも納得です。
