さて、本日は写真測量技術を活用したトンネル堀削管理技術の話題。
写真だけで出来形が分かるお手軽管理システム
ＳｆＭ（Structure from Motion）技術を活用した写真測量によって、トンネル堀削時の仕上がり状況を可視化してガイダンスするという「Ｔｅ－Ｓ（ティーエス）アシスタント」という技術を、株式会社福田組が日本電気株式会社とＮＥＣソリューションイノベーター、株式会社演算工房との共同で開発。
出典：福田組 システム概要
このシステムですが、切羽・インバート等の堀削箇所を撮影した画像を用いて点群データを生成。堀削形状と設計図面を比較表示することが可能なので、作業員はリアルタイム且つ、面で堀削の過不足を把握できるので、無駄のない効率的な作業が可能となります。
開発背景
トンネル工事の堀削作業では、設計断面を確保するために適正な形状で堀削がされているかを確認する必要があります。その問題点は以下。
１．作業員の目視で確認しているので堀削が足りていない場合、トンネル断面が確保できない恐れがある。
２．逆に堀削をし過ぎた場合には、作業手間のロス、吹付けおよび覆工コンクリート等のロスにつながる。
３．切羽の目視確認では、切羽に接近して行う必要があるため切羽の崩落災害に巻き込まれるリスクもある。
ガイダンス目的に３Ｄスキャナを導入する取り組みも行われているが、３Ｄスキャナはまだまだ高価で取り扱いにも難があり、これらを解決する手法が求められていたそうです。
技術概要
安価なシステムでのガイダンスを目的とし、画像から点群データを生成できる「ＳｆＭ技術」を活用。

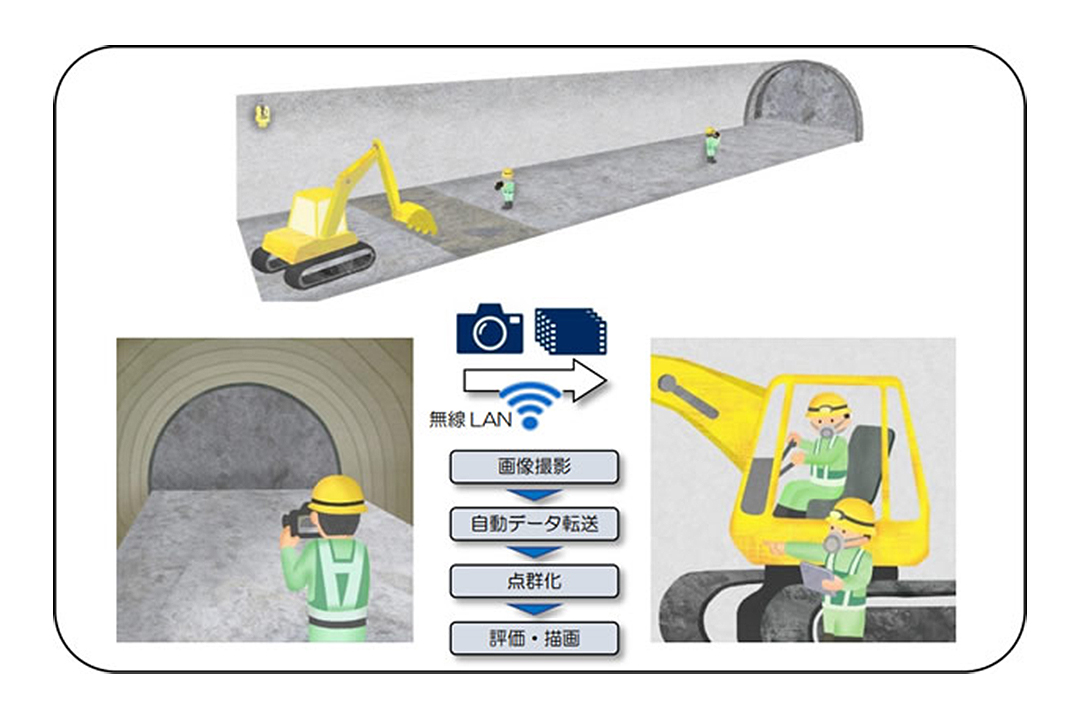

システムの構成は「堀削箇所を撮影するカメラ」「タブレットＰＣ」そして、画像から点群データを生成するとともに計測値と設計図面との比較結果を色分け表示できる「解析ソフト」の３点。
出典：福田組

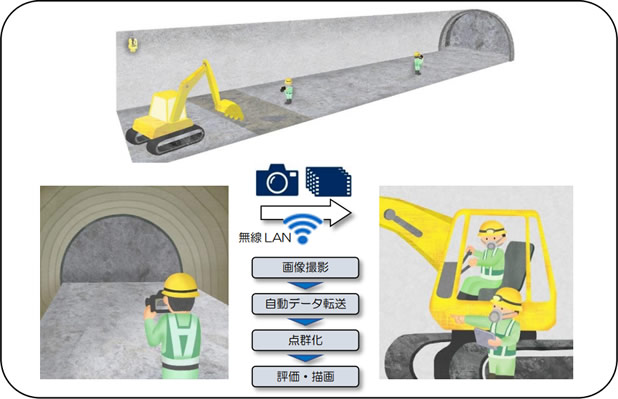

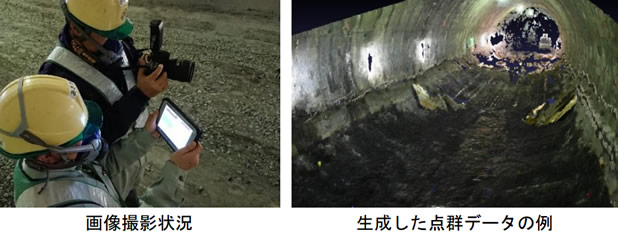

堀削に先立ってＧＣＰ（Ground Control Point）と呼ばれる既知座標のマーカーを設置。ＧＣＰを含むように堀削箇所を撮影することで、画像は無線ＬＡＮでタブレットＰＣへ自動的に転送され、解析ソフトによってＧＣＰの自動認識、点群データ生成、堀削箇所の形状データと設計断面との比較、堀削の過不足表示を自動的に行います。

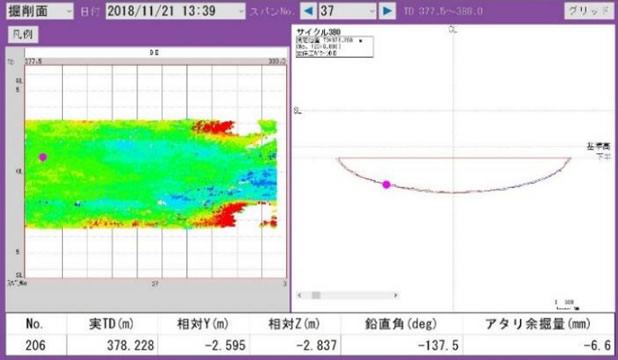

出典：福田組 堀削出来形の評価結果例
まとめ
このシステムを実際に新潟県で施工中の竹ヶ鼻トンネルで適用し、有効性が確認できたとのこと。１０枚前後の画像を用いた場合で、精度が±１０～１５mm程度の面的管理が実現。
処理時間は汎用のタブレットＰＣを用いて、演算に１.５分程度、描画に２０秒程度ということです。
かなりの精度が出ているのではないでしょうか？システムも軽快に動作していることから、かなり有効性の高いものであることがうかがえます。
覆工およびインバートコンクリートのボリューム管理等にも適用が可能とのこと。３Ｄスキャナを導入せずとも安価に安全で高効率な管理ができるこの技術は全国のトンネル現場に広がりそうですね。
